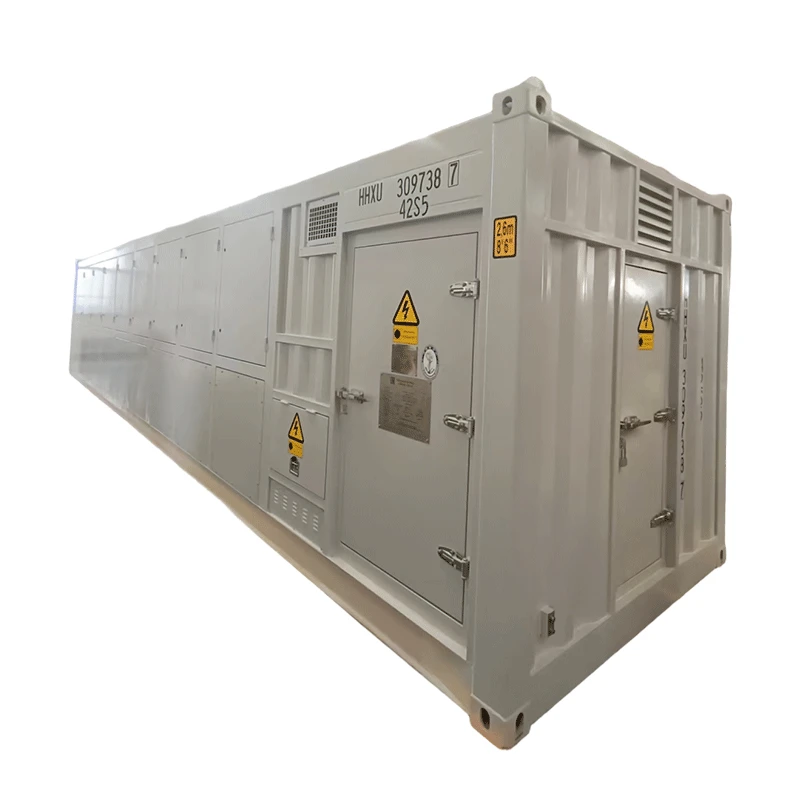

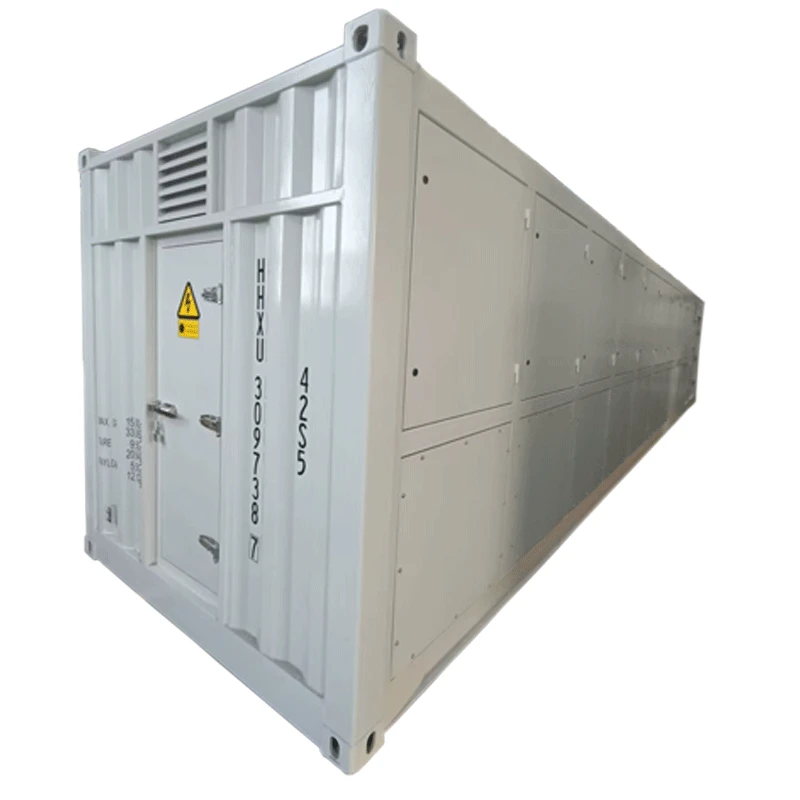

AC 6.3kV 6000kW 고전압 부하뱅크

시스템 매개변수

정격 전압/주파수

AC 3단계-3단계-전선 6.3kV/50Hz

최대 부하 전력

저항 부하: 6000kW.

로드 단계

저항 부하: 1000kW, 2000kW, 3000kW의 3개 탭으로 나뉩니다.

참고: 입력 전압이 정격 전압보다 낮으면 로드 뱅크의 탭 전력은 옴의 법칙에 따라 변경됩니다.

역률

1

부하 정확도(기계 전체)

±3%

디스플레이 정밀도

디스플레이 정밀도 등급 0.5

제어 전원 공급 장치

외부 AC 3-5상-전선(L1/L2/L3/N/PE) 400V, 50Hz

와이어 연결

부하 전원 입력 - 고-전압 단자대(스타 연결)

제어 전원 입력 - 터미널 블록

건식 접점 제어 - 터미널 블록

알람 출력 건식 접점 - 터미널 블록

외부 통신 인터페이스

RS485(계기 리드용 예비-아웃)

절연 등급

F클래스

최대 보호 등급

제어 섹션: IP55

합금 저항기 전력 분산 챔버(작동 중): IP21

작업 모드

지속적인 작업

냉각방식

강제 공기 냉각, 하단에 공기 흡입구, 상단에 공기 배출구(공기 덕트는 고객이 설치).

캐비닛 구조

컨테이너 인클로저: 컨테이너에는 인원 출입 및 유지 관리용 도어(자물쇠 포함), 상단까지 닿는 사다리, 공기 흡입구 및 배출구, 이물질 유입을 방지하는 내부 보호망이 장착되어 있습니다.

운송

리프팅: 캐비닛 상단에는 리프팅 및 운송 요구 사항을 충족하는 하중-베어링 리프팅 링이 장착되어 있습니다.

캐비닛 색상

RAL7047

캐비닛 치수

약 12192mm×2438mm×2591mm(L×W×H);

무게

약 14000kg

운영 환경 매개변수

직장

집 밖의

작업 온도

-30도 -+50도

상대습도

95% 이하

고도

2500M 이하

기압

86-106kPa

예약된 거리

인원의 원활한 접근을 위해 제어실 전방 3미터 이내, 정비실 전방 2미터 이내에 장애물이 없어야 합니다.

안전한 작업 거리

로드 뱅크에서 최소 1.5m 떨어진 곳에 격리 장벽을 설치해야 합니다.

로드 뱅크가 작동 중일 때 권한이 없는 사람이 로드 뱅크로부터 3~5미터 이내에 있어서는 안 됩니다.
